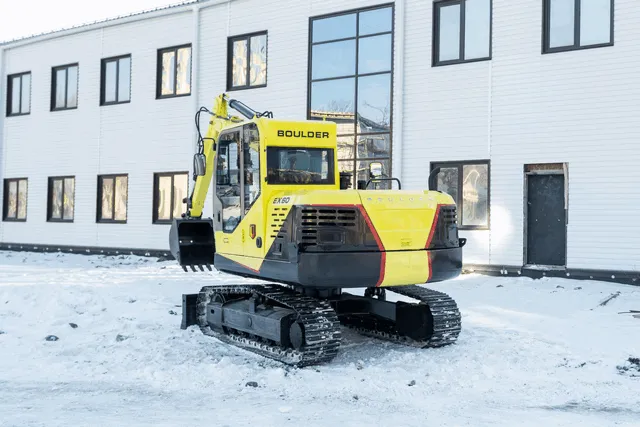

Экскаватор Boulder EX60: обзор конструкции и комплектации

Экскаватор выбирают не по одной цифре глубины копания. На объекте одновременно важны ковш и гидролинии, способность переехать по площадке, работа с навесным оборудованием, доступ к фильтрам и удобство оператора за длинную смену. Boulder EX60 объединяет эти части в машине массой 7 тонн. В исходном материале компании для неё указаны глубина копания до 3,57 м и вырывное усилие 45 кН.

Эти характеристики полезны, когда их читают вместе с грунтом, ковшом, состоянием гидросистемы и техникой работы. В обзоре разберём конструкцию EX60 и приёмочный чек-лист. Актуальную комплектацию и доступность модели перед договором подтверждают отдельно.

На стреле EX60 установлены два дополнительных гидравлических контура. Один используют для подключения активного навесного оборудования, второй предназначен для управления гидравлическим быстросъёмом. Такое разделение позволяет менять инструменты без переделки базовой машины, если расход, давление и крепление совместимы.

Ковш, гидромолот или шнек нельзя выбирать только по массе экскаватора. Проверяют посадку, диаметр пальцев, массу насадки, требуемый расход и рабочее давление. Если гидромотор получает неподходящий поток, он перегревается или не развивает нужное усилие. Если насадка слишком тяжёлая, меняется устойчивость и нагрузка на стрелу.

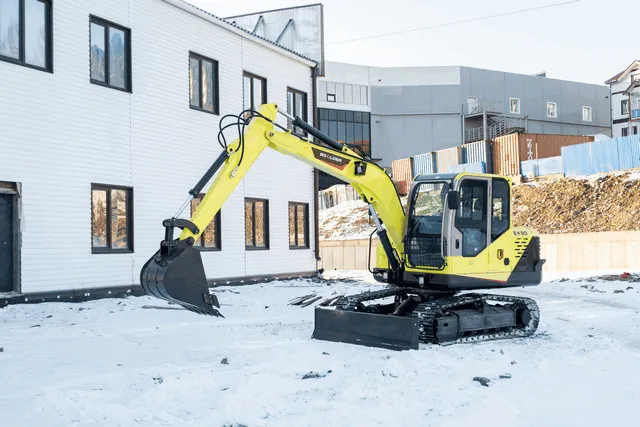

В исходной комплектации указан сварной гидравлический отвал шириной 2,1 м. Он помогает при планировке и служит опорой при части операций. Перед работой отвал опускают по ситуации, а передвижение у края котлована планируют так, чтобы не разрушать кромку грунта.

Для EX60 в исходной статье указан насос с изменяемой геометрией, давлением до 25 МПа и производительностью до 140 л/мин. Насос изменяет подачу в зависимости от нагрузки, поэтому система не обязана постоянно работать на одном режиме. Это помогает согласовать усилие и скорость операций, но не отменяет обслуживание.

При обслуживании опускают ковш, снимают давление по инструкции и исключают самопроизвольное движение рабочего оборудования. Нельзя искать утечку рукой у нагруженного гидрошланга. Тонкая струя под давлением способна травмировать кожу. Если на соединении появилась влага, её устраняют с остановленной и безопасно подготовленной машиной.

EX60 имеет металлические гусеницы шириной 400 мм. При необходимости на них устанавливают резиновые башмаки для работы по асфальту или бетону. В ходовой части указаны пять опорных и один поддерживающий каток, а также встроенный механизм натяжения гусениц.

Резиновые башмаки защищают покрытие, но сами требуют осмотра. Если крепления ослабли, башмак смещается и повреждается. На каменистой площадке следят за застрявшими предметами, на глине очищают налипший грунт, а после переезда проверяют натяжение. Слишком слабая гусеница может сойти, слишком сильная ускоряет износ деталей ходовой части.

В исходном описании высота EX60 указана 2,65 м. При перевозке на трале или низкорамнике проверяют высоту машины и погрузки, маршрут, крепление и ограничения конкретного перевозчика. Параметры грузовой перевозки согласуют с тем, кто отвечает за доставку, а не оценивают на глаз.

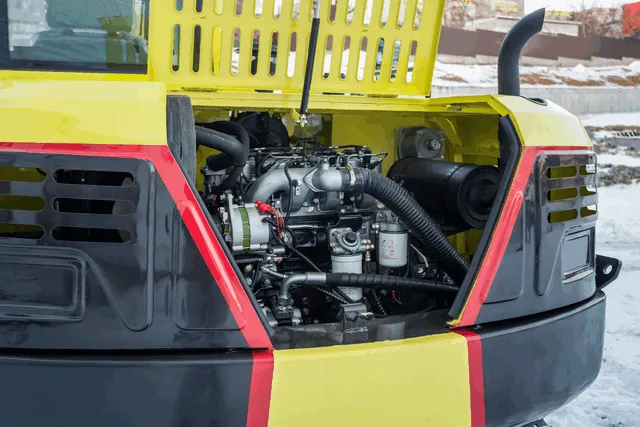

На EX60 установлен турбированный дизель Yuchai YC4DK75 объёмом 3,3 л с электронным топливным насосом высокого давления. В исходной статье указаны соответствие Евро-5 и топливная аппаратура Bosch common rail. Такая система чувствительна к качеству топлива и чистоте при обслуживании.

Указанный ориентир расхода составляет около 4 л/ч при умеренной нагрузке. Его нельзя использовать как обещание расхода на каждом объекте. На реальный результат влияют грунт, режим работы, навеска, температура, навыки оператора, состояние двигателя и число холостых оборотов. Для расчёта сменной потребности берут собственные замеры после нескольких рабочих смен.

На плановом осмотре проверяют топливные магистрали, фильтры, соединения и отсутствие течей. Не открывайте топливную систему без чистых инструментов и понимания процедуры. Для системы common rail грязь и воздух в магистрали способны превратить простую замену фильтра в более долгую диагностику.

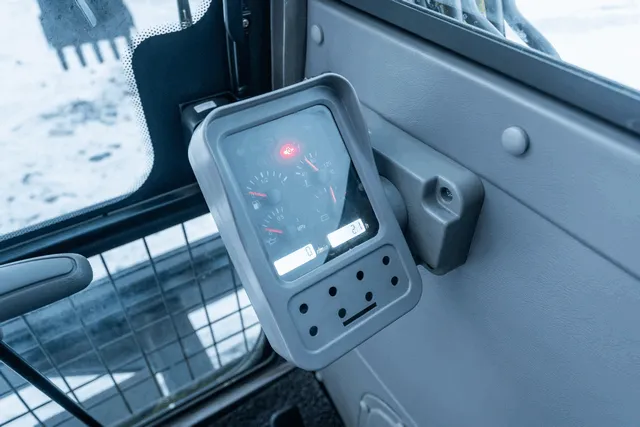

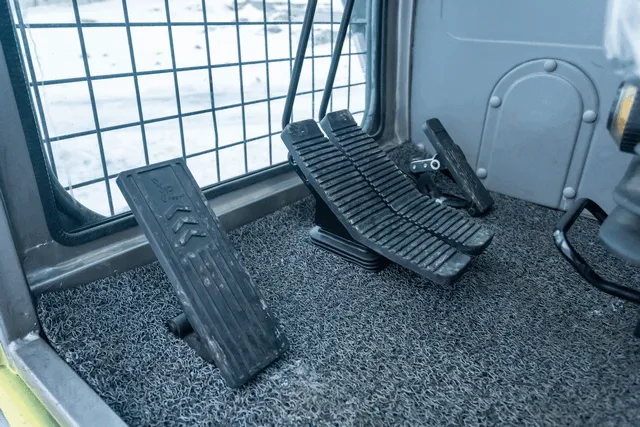

В кабине EX60 установлен большой ЖК-дисплей, есть педали управления траками и гидравлическим контуром, гидравлические джойстики и откидные подлокотники. Лобовое окно открывается и фиксируется. Указаны трёхскоростный обогрев, кондиционер и двухскоростной вентилятор. На правой панели находятся элементы управления светом, дворниками, камерой заднего вида и дополнительными функциями.

Этот перечень имеет практический смысл, когда оператор видит рабочую зону и не отвлекается на поиск нужной кнопки. Перед началом смены он проверяет дисплей, работу камер и стеклоочистителей, состояние зеркал, свет, обогрев и вентиляцию. Камера заднего вида дополняет осмотр, но не видит всё вокруг противовеса и гусениц.

На площадке с людьми устанавливают понятные границы работы. Если обзор ограничен материалом, стеной или транспортом, используют сигнальщика. Резкий поворот или движение назад «по камере» без проверки пространства остаётся риском даже при исправной технике.

У EX60 есть лючки для заправки масла и антифриза, а фильтры, аккумуляторы и радиаторы расположены так, чтобы к ним был доступ при обслуживании. В исходном материале также указаны механизмы мягкой остановки гидроцилиндров. Они уменьшают ударные нагрузки при крайних положениях, но не спасают цилиндр от удара ковшом о бетон или постоянной работы с рывками.

Капот имеет замки от несанкционированного доступа. Это не повод оставлять внутри инструменты или ветошь. Перед закрытием моторного отсека проверьте, что ничего не осталось около горячих частей, ремней и вентилятора.

В описании EX60 указан инвертор мощностью 2 кВт с выходом 220 В, размещённый под сиденьем. Он может питать электроинструмент, если нагрузка, кабель и способ подключения соответствуют параметрам инвертора. Не подключайте случайное оборудование без проверки потребления и защиты. Генерация электричества на машине не отменяет требований к исправной изоляции и безопасной работе с удлинителем.

Список штатных и дополнительных опций меняется с поставкой. Поэтому в акте передачи полезно отдельно записать модель ковша, каплер, гидролинии, башмаки, камеру, инвертор и климатическое оснащение. Так в дальнейшем легче заказывать детали и ставить навеску без догадок.

Сопоставьте серийный номер, двигатель, ковш и гидравлические опции со спецификацией. Осмотрите стрелу, цилиндры, гидролинии, быстросъём, ковш, отвал, гусеницы и катки. Проверьте запуск, дисплей, свет, камеру, климатическое оборудование и работу органов управления.

На свободной площадке выполните рабочий цикл с безопасной нагрузкой: копание, поворот, подъём, выгрузку, ход и работу отвала. Отдельно зафиксируйте задержки, необычные шумы, течи или ошибки на дисплее. Их проще устранить до подписания передачи, чем после выхода на объект.

Осмотр начинают с холодной машины. Так заметнее запуск двигателя, работа дисплея, утечки и начальная реакция гидросистемы. После прогрева повторяют основные операции: подъём и опускание стрелы, поворот платформы, движение гусениц, работу ковша и отвала. Машину испытывают на свободной площадке, где есть безопасное расстояние до людей и препятствий.

Второй этап проводят под посильной рабочей нагрузкой. Оператор должен чувствовать предсказуемую реакцию на джойстик, без внезапных задержек и ударов. Если есть гидравлический быстросъём, его работу проверяют у земли с визуальным контролем фиксаторов. Сразу фиксируйте замечания в акте. Устное обещание «позже посмотрим» не заменяет запись о состоянии техники при передаче.

Попросите показать все сервисные точки и порядок ежедневного контроля. Узнайте, какие фильтры и жидкости предусмотрены для конкретной версии, где расположены точки смазки, как проверяется натяжение гусениц и какие операции выполняются по моточасам. Эти вопросы помогают посчитать не абстрактную «неприхотливость», а собственные трудозатраты на содержание машины.

До доставки определите место заправки, хранение навески, маршрут переезда и зону обслуживания. Экскаватору нужна ровная площадка, где можно опустить оборудование и безопасно открыть сервисные лючки. Для работ рядом с коммуникациями согласуйте их расположение до начала копания. Ковш не служит инструментом поиска скрытой трубы или кабеля.

Назначьте ответственного за сменный осмотр и понятный журнал. В него заносят моточасы, расходники, замечания оператора и выполненные работы. Когда масло или фильтр меняют по графику, а не после отказа, проще планировать простой и поддерживать состояние гидравлики.

При подборе расходников и деталей используйте серийный номер. Он отличает близкие по внешнему виду исполнения гидромотора, фильтра или крепления. Это снижает риск заказать деталь, которая выглядит подходящей на фото, но не встаёт на конкретную машину.
