Мини-экскаватор Boulder EX22: устройство и что проверить перед покупкой

Мини-экскаватор редко работает на идеальной площадке. Ему приходится копать вдоль стены, проходить между зданиями, выравнивать участок на уклоне и переезжать по мягкому грунту. В таких сценариях ценность машины определяют габариты, ходовая часть, поворот стрелы, гидролинии и доступ к ежедневному обслуживанию.

Boulder EX22 получил раздвижные гусеницы, поворотную стрелу, механический квик-каплер и несколько решений для контроля гидравлики и фильтрации воздуха. Ниже разберём конструкцию по рабочим задачам. Цифры и доступность комплектации перед заказом подтверждают по актуальной спецификации.

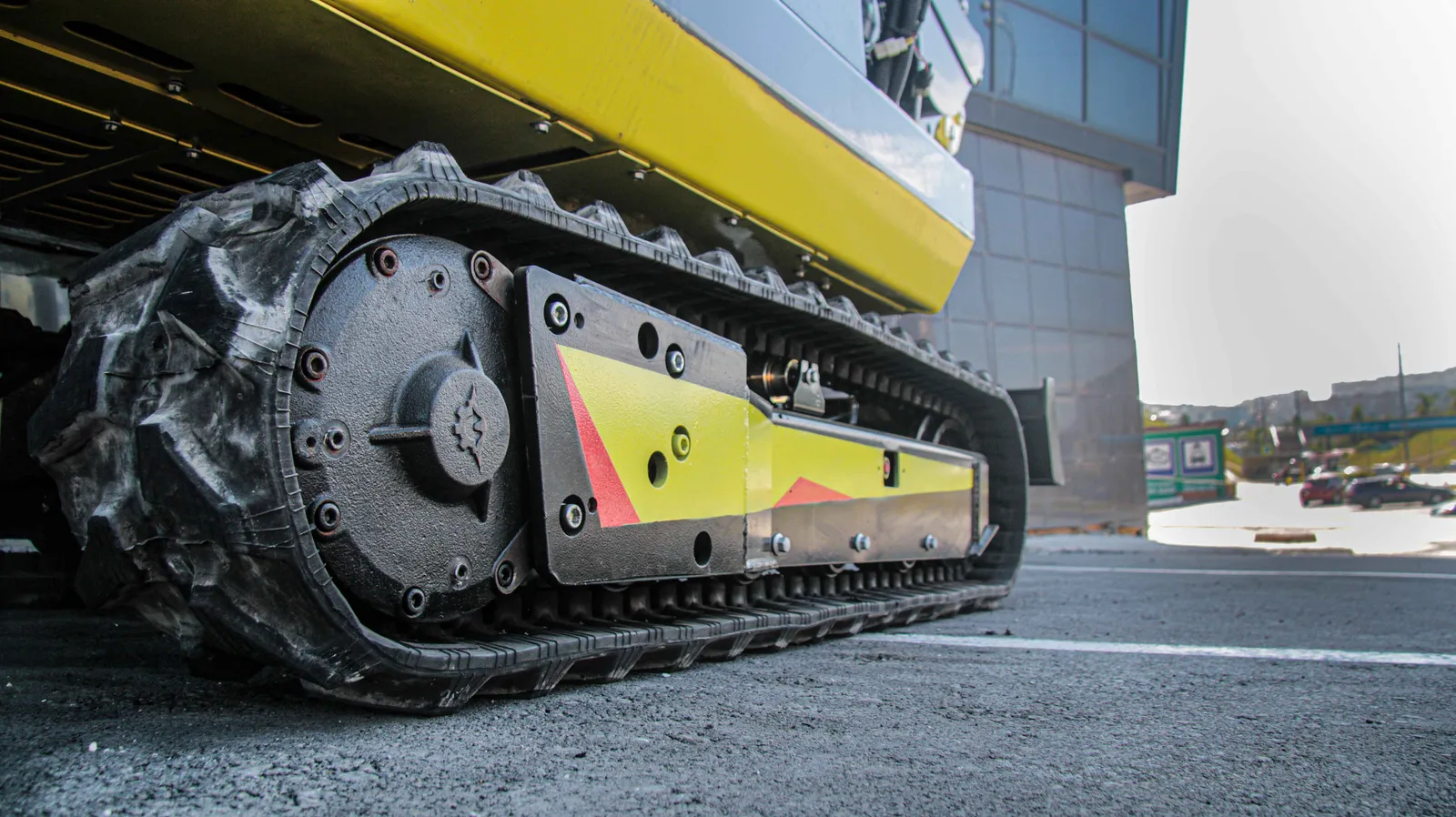

В исходной комплектации EX22 предусмотрено расширение траков. На широком положении опорный контур становится больше, что помогает устойчивее работать на неровной поверхности. Узкое положение полезно для проезда в стеснённых местах. Это не означает, что можно копать на любом уклоне или ставить машину поперёк нестабильного откоса.

Перед началом работы оператор оценивает грунт, уклон, расстояние до края траншеи и положение отвала. Отвал опускают как дополнительную опору, когда этого требует операция. Гусеницы осматривают на предмет камней между элементами, повреждённых башмаков и следов утечки из механизма натяжения.

Антипример: расширить гусеницы и считать, что устойчивость гарантирована. База помогает, но не компенсирует слишком тяжёлый ковш, вылет стрелы на бок, рыхлый край котлована или неправильное положение груза.

Поворотная стрела позволяет вести работу под углом к корпусу. Это полезно вдоль фундаментной стены, ограждения или существующей коммуникации, когда разворачивать весь экскаватор неудобно. Оператор сохраняет положение гусениц, а рабочее оборудование подаёт кромку ковша в нужную сторону.

У этой функции есть ограничение: она не отменяет контроль сектора работы. Перед поворотом убеждаются, что рядом нет людей, техники и препятствий. При боковой работе особенно важны положение отвала и качество грунта. Если ковш уходит далеко в сторону, нагрузка на машину меняется, поэтому движения делают плавно.

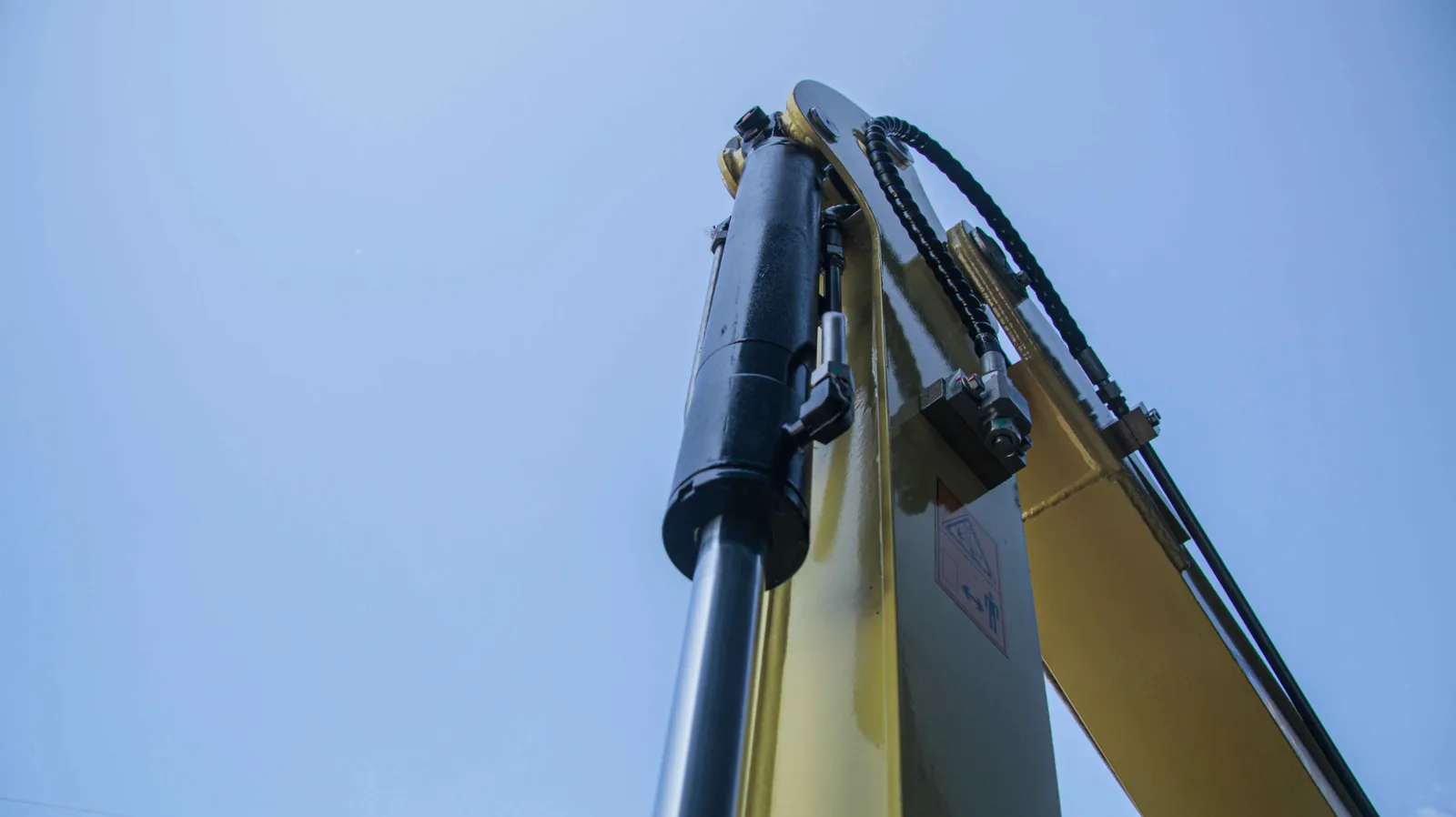

На тесте проверьте диапазон и плавность поворота стрелы, отсутствие рывков, следов масла на цилиндрах и соединениях. Затем выполните несколько циклов копания и выгрузки на безопасной площадке. Работа «на воздухе» может не показать проблему, которая проявляется под нагрузкой.

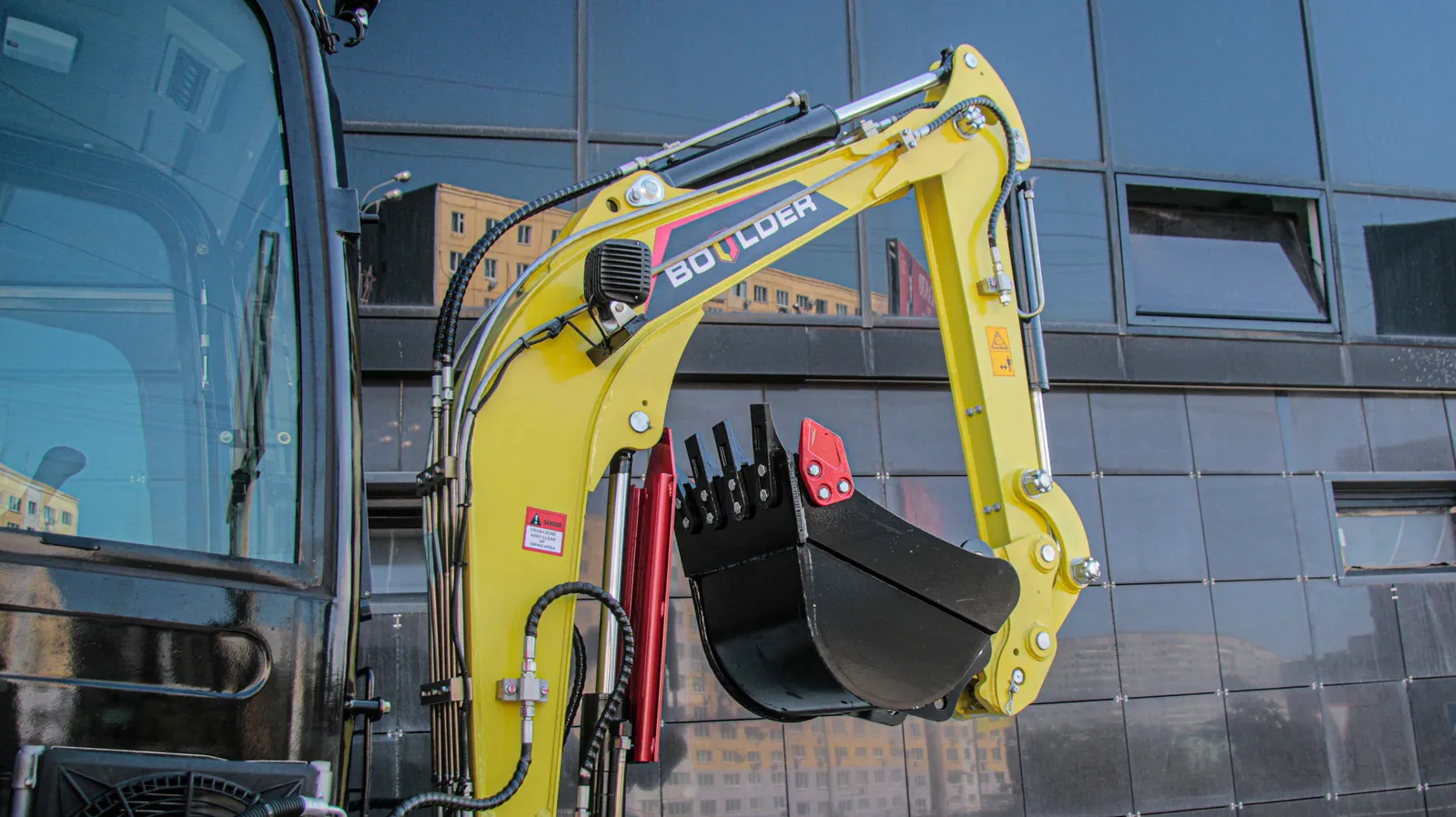

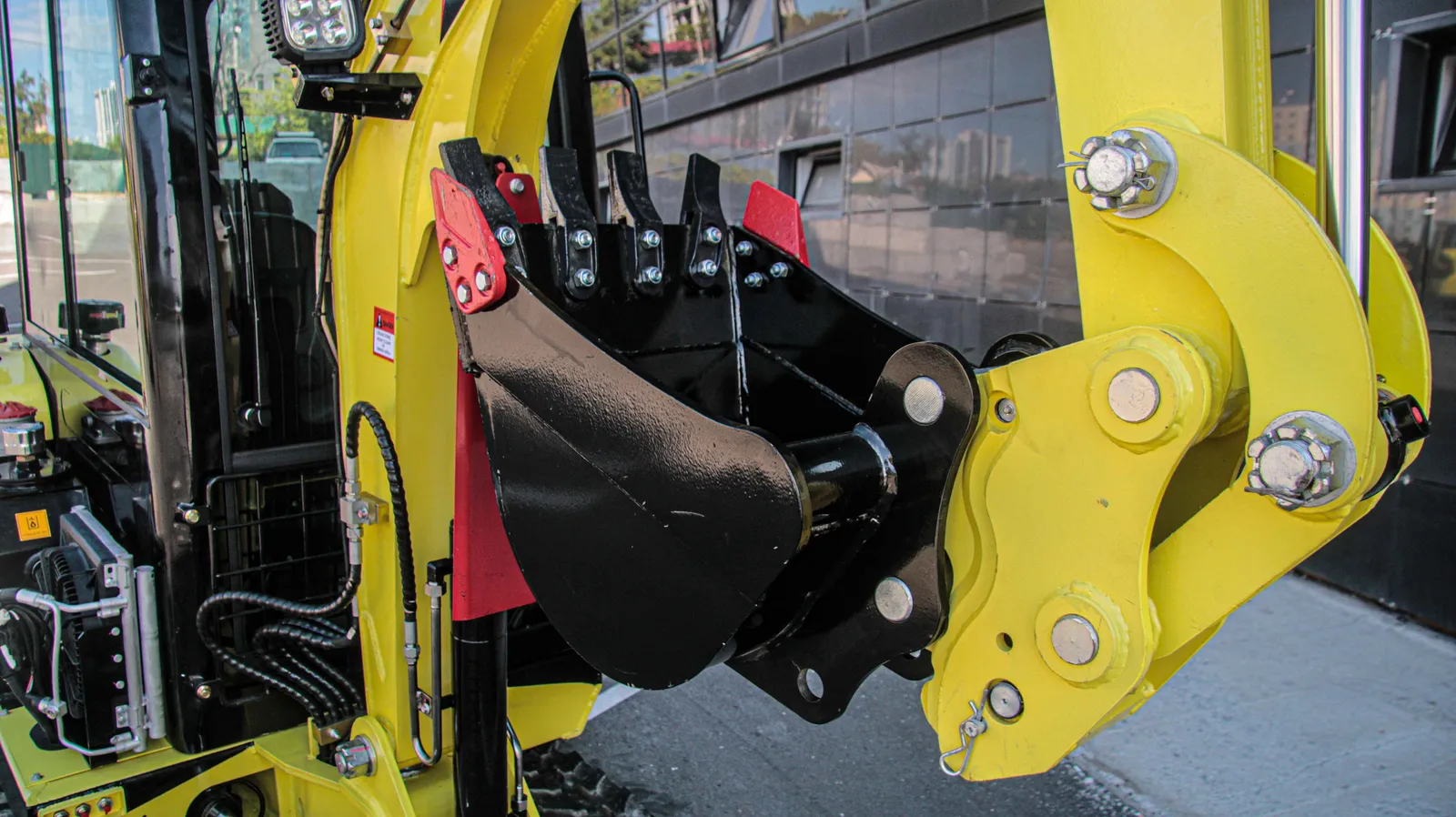

EX22 оснащён механическим квик-каплером. Он упрощает замену ковша и позволяет адаптировать машину к разным операциям. В исходном материале Boulder отмечено, что при необходимости ковш можно установить непосредственно на стрелу, чтобы получить большую силу копания.

Быстросъём не выбирают только по совпадению пальцев. Смотрят на ширину, массу, геометрию, состояние замков и соответствие конкретной насадки. Перед началом работ оператор визуально проверяет зацепление, выполняет контрольное движение у земли и убеждается, что ковш не имеет люфта, который указывает на неполное запирание или износ.

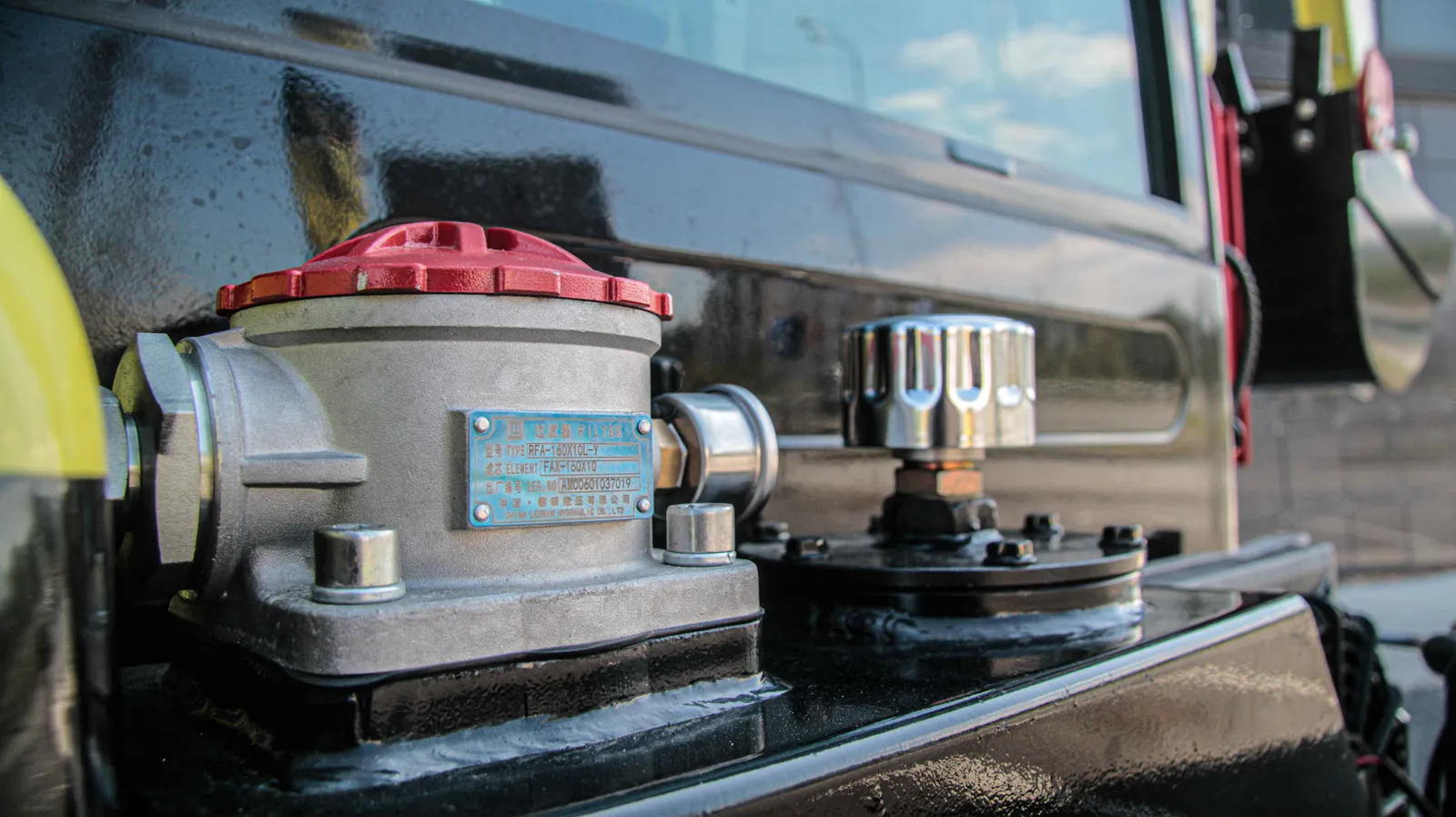

Гидробак EX22 имеет смотровое окошко для контроля уровня жидкости. На обратной линии установлен фильтр с манометром. Это позволяет оператору и механику замечать изменение показаний и не ждать, пока техника начнёт работать медленнее или перегреваться.

Проверять уровень масла нужно по процедуре производителя: положение машины, температура и состояние рабочего оборудования влияют на показание. Доливать «на глаз» нельзя. Лишнее масло тоже создаёт проблемы, например вспенивание и вытекание через сапун.

Манометр на фильтре помогает контролировать сопротивление обратной линии. Сам по себе он не ставит диагноз. Если показание вызывает вопросы, проверяют состояние фильтра, температуру жидкости, режим работы и чистоту системы. Запрещено просто менять настройку клапана, чтобы убрать симптом.

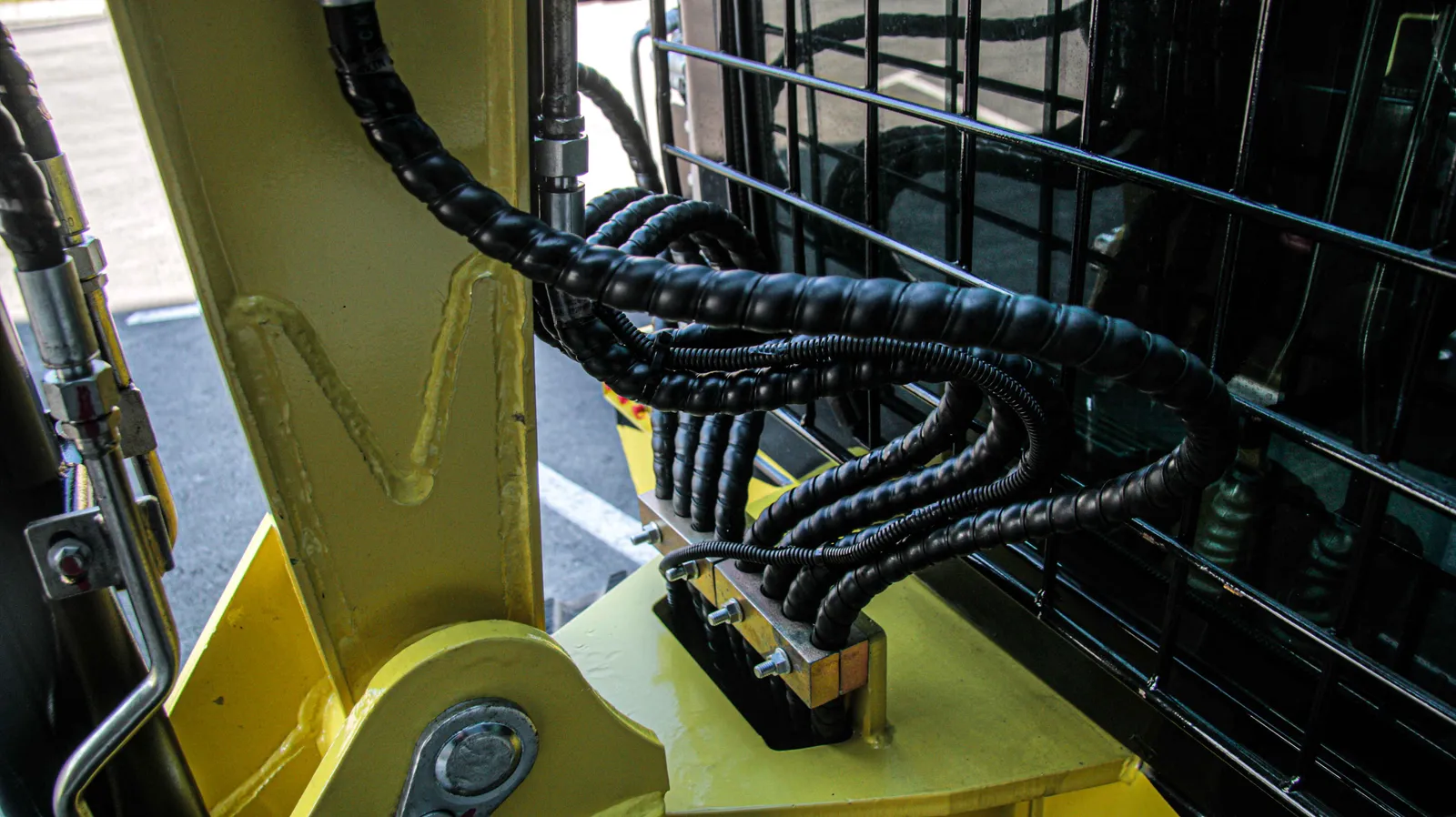

Грязь в гидросистему часто попадает при неаккуратной доливке и подключении навески. Используйте чистую тару, очищайте муфты, не оставляйте открытые соединения в пыли. Ремонт насоса или распределителя обходится дороже, чем несколько минут на подготовку.

В исходной статье указан воздушный фильтр с центрифугой. Зонтик предварительно отсеивает крупную пыль, а центрифуга задерживает песок до основного фильтрующего элемента. Такая схема снижает нагрузку на фильтр, но не снимает обязанность регулярно осматривать корпус и уплотнения.

Не продувайте элемент слишком сильной струёй и не ставьте его обратно с повреждённой прокладкой. Пыль, попавшая за фильтр, ускоряет износ двигателя. Состояние элемента оценивают по регламенту и условиям площадки. Сам запуск двигателя не доказывает, что фильтрация исправна.

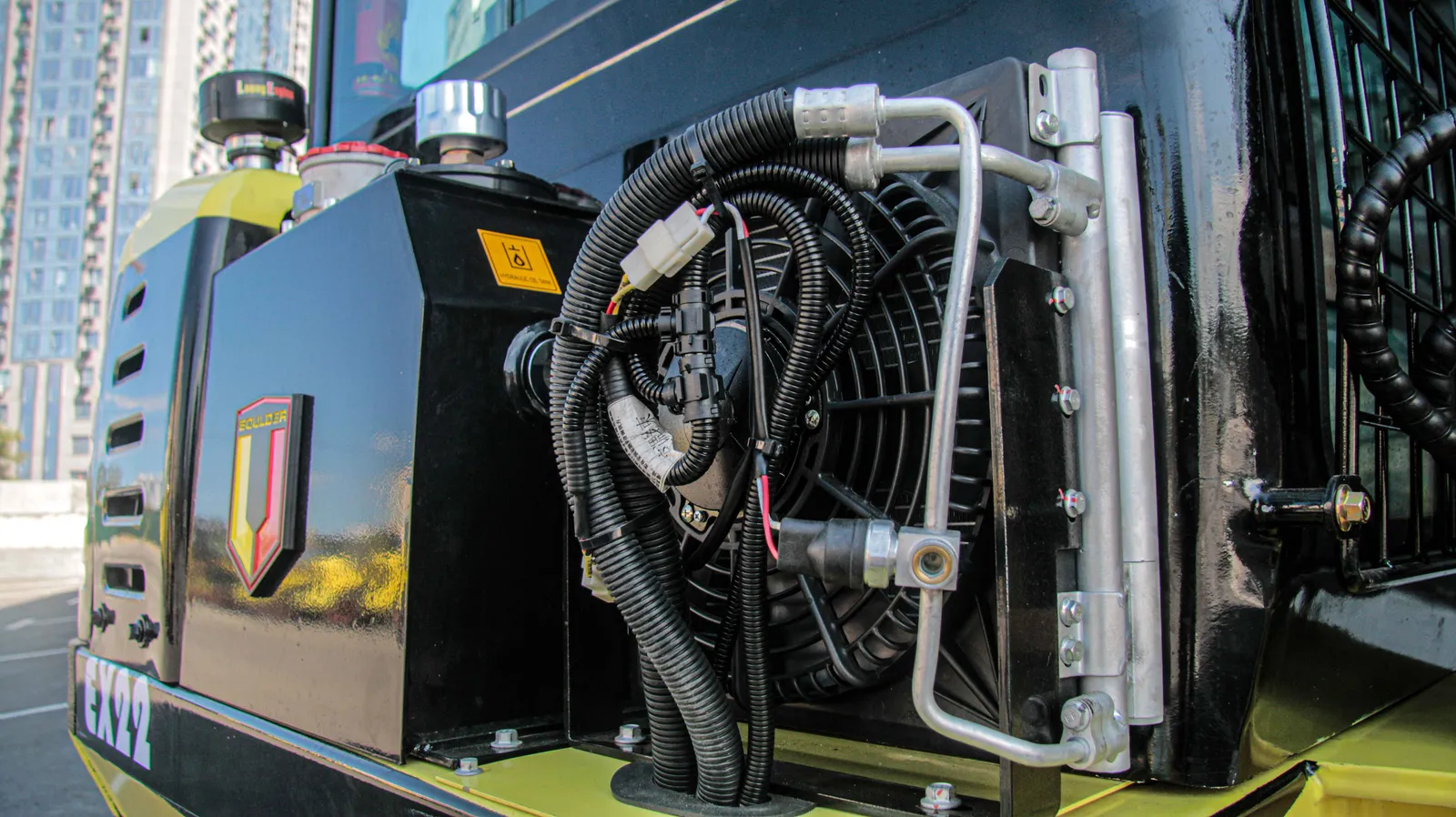

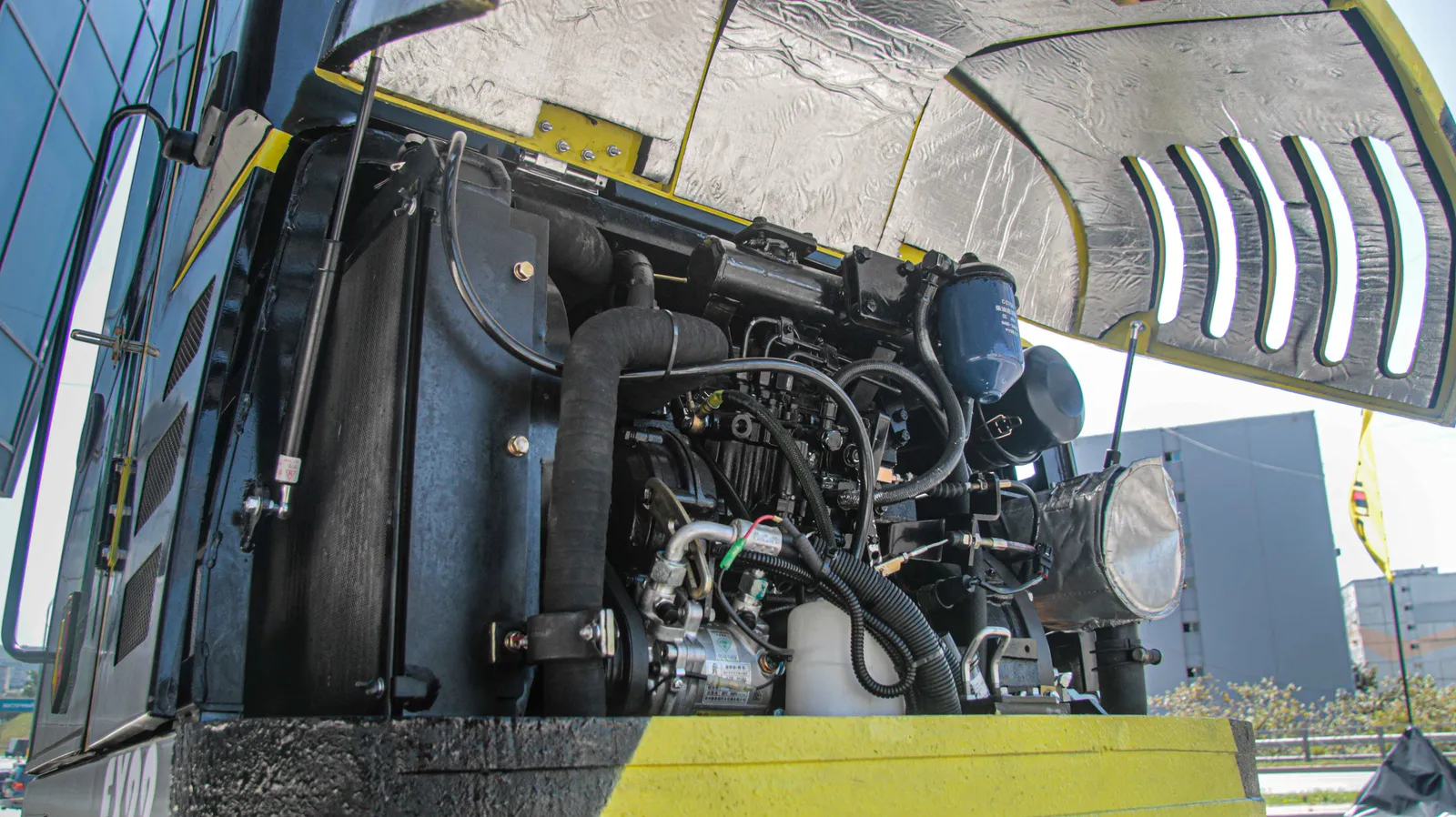

На EX22 установлен трёхцилиндровый рядный атмосферный дизель Shanghai ZN390. В исходном описании также упомянуты насос подкачки ТНВД, радиаторы двигателя и гидравлики, фильтры тонкой и масляной очистки. При осмотре обратите внимание на чистоту радиаторов, крепления шлангов и отсутствие течей. Перегрев нельзя лечить только доливкой жидкости: сначала нужно найти причину.

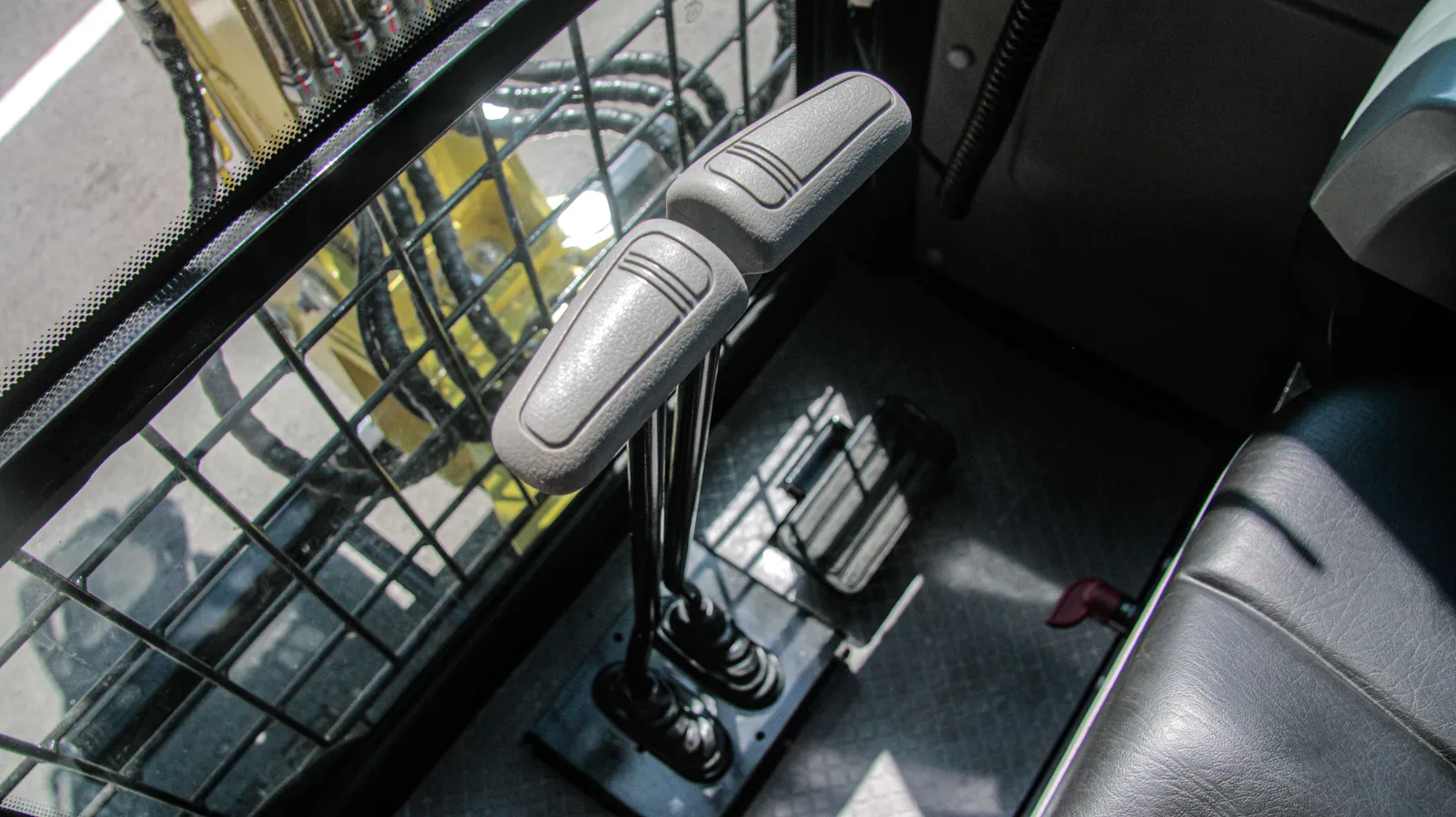

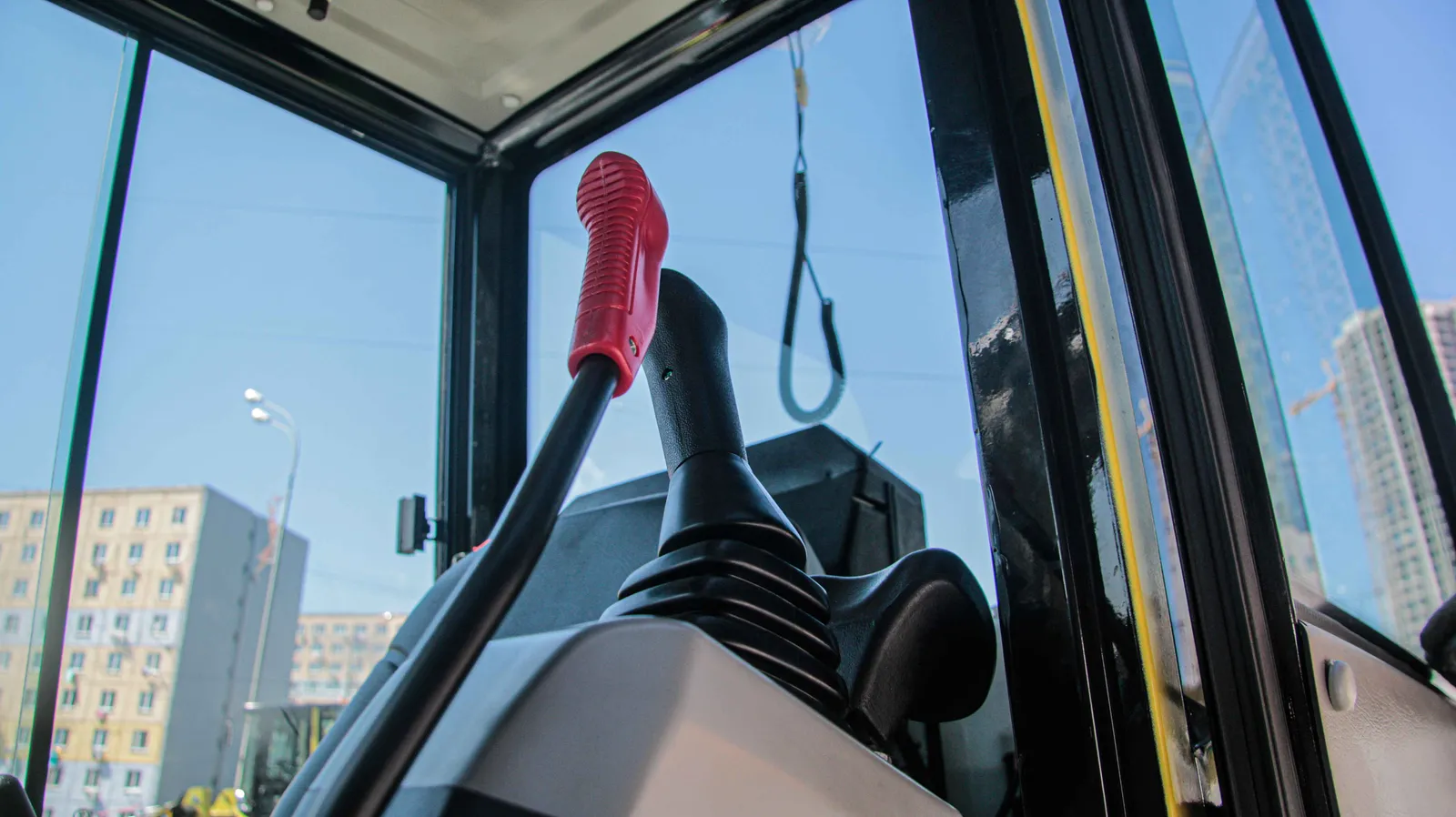

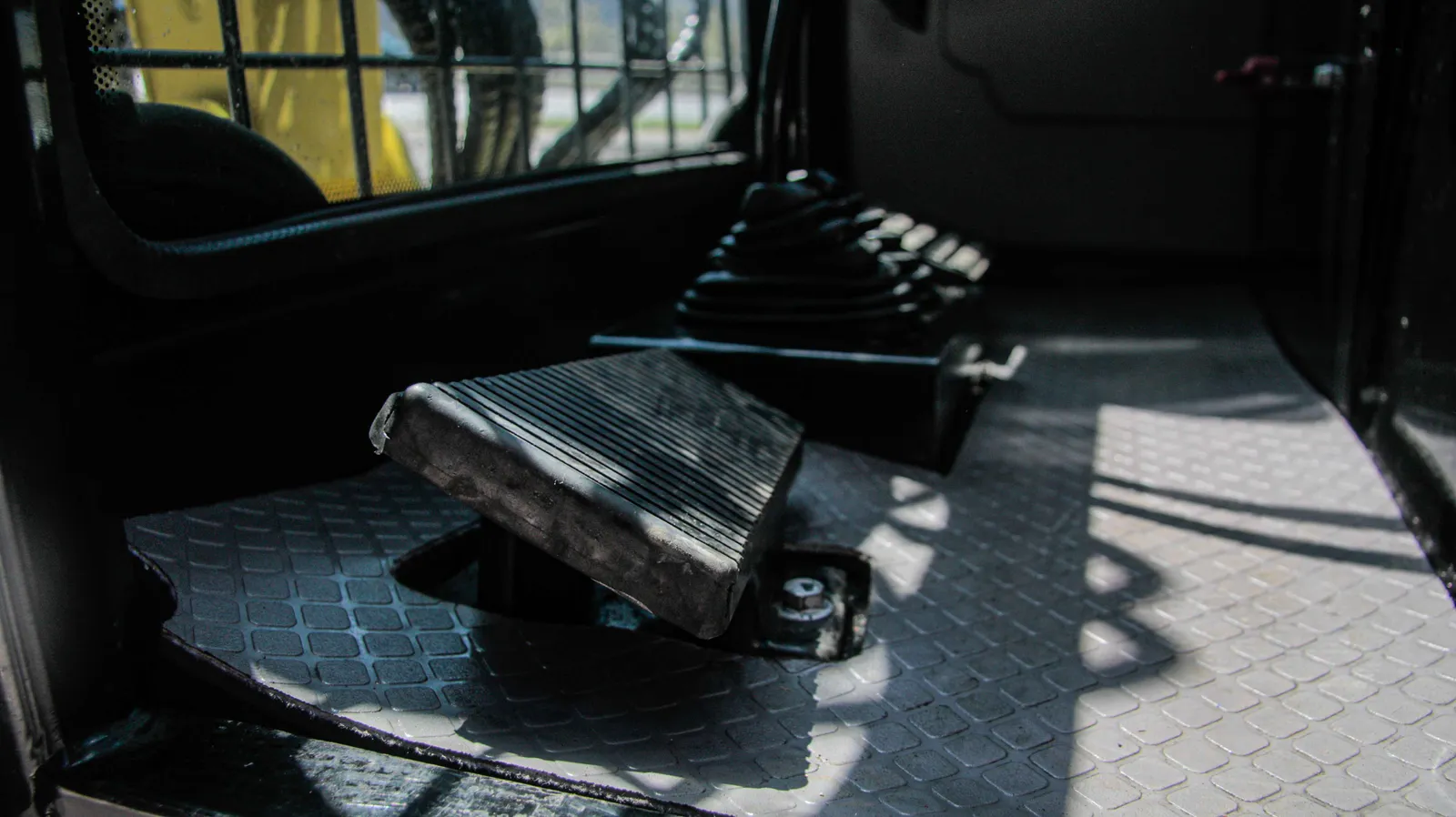

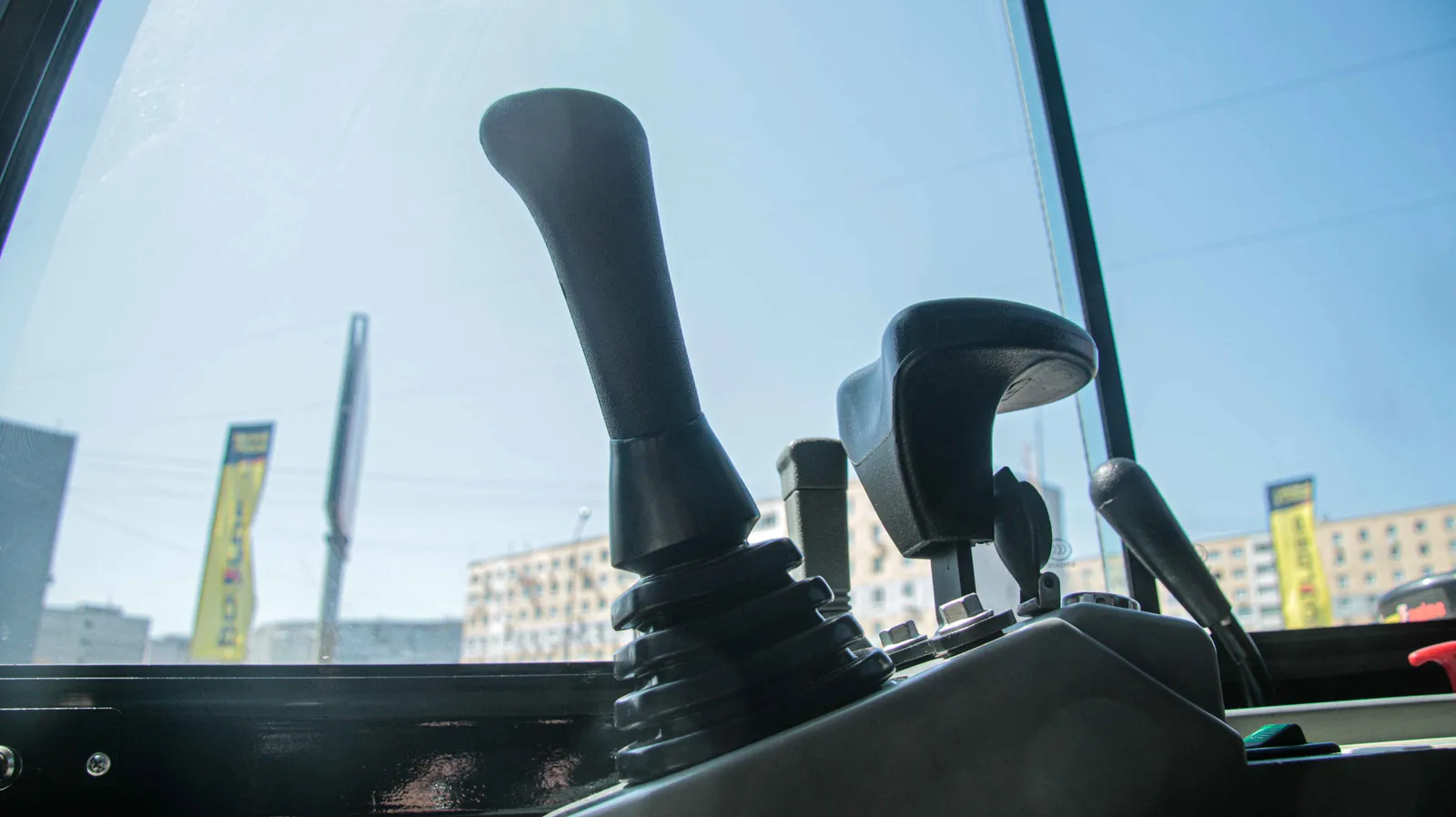

Помимо ручек управления, на EX22 предусмотрены педали. Они распределяют часть операций между руками и ногами, но требуют обучения оператора. Первый день на новой машине лучше посвятить проверке реакций без людей в рабочем секторе и без спешки в производственном плане.

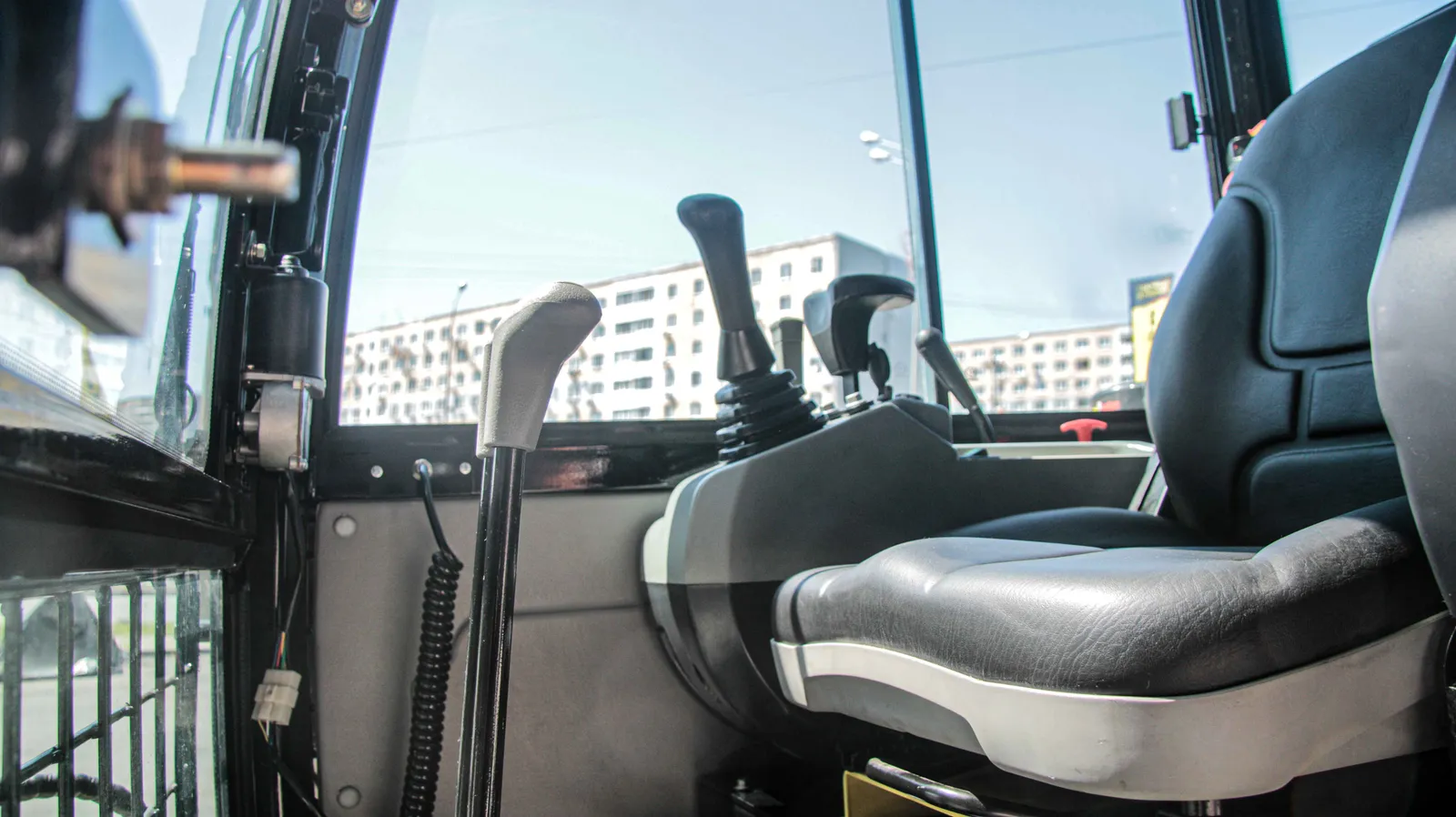

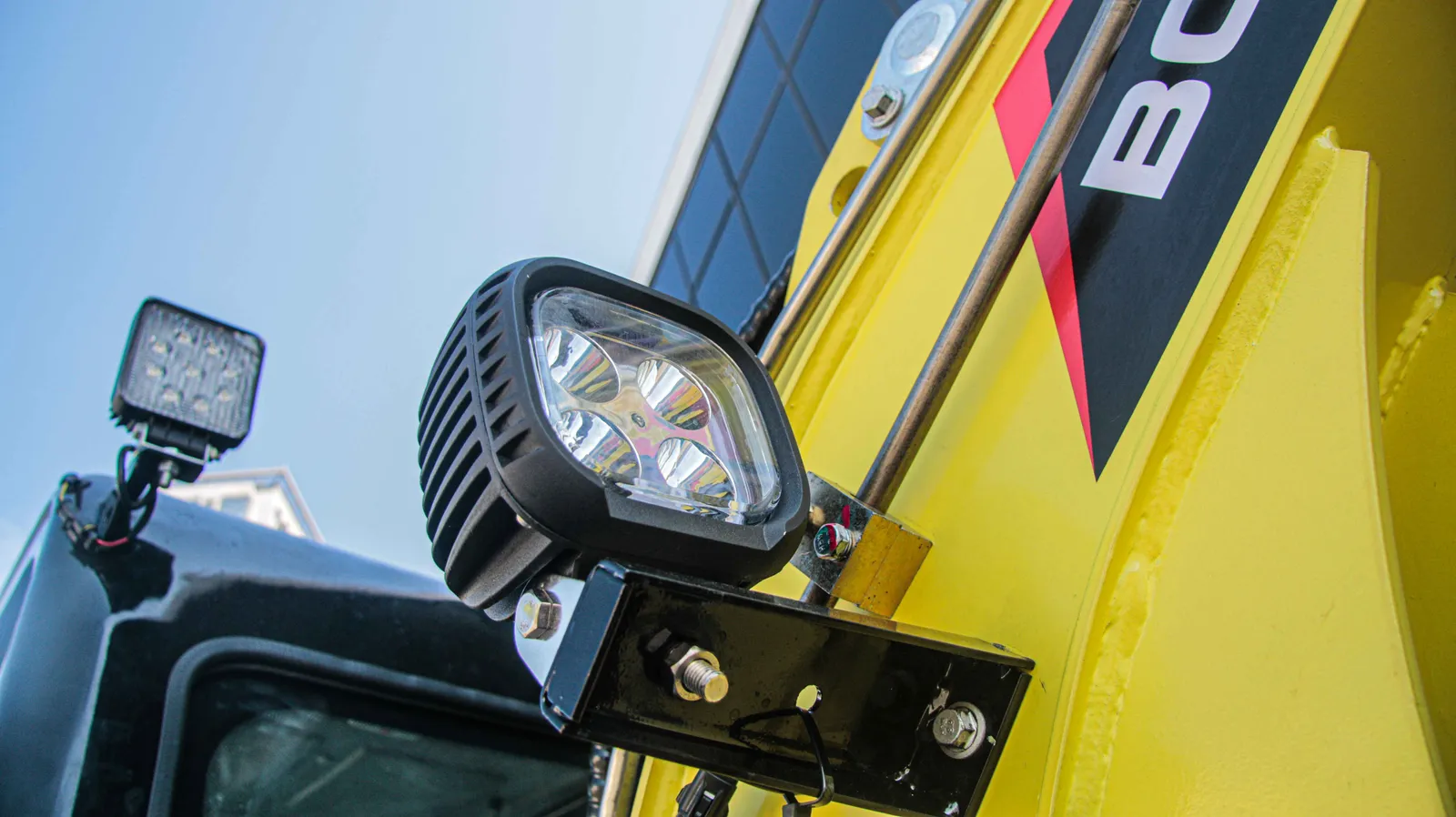

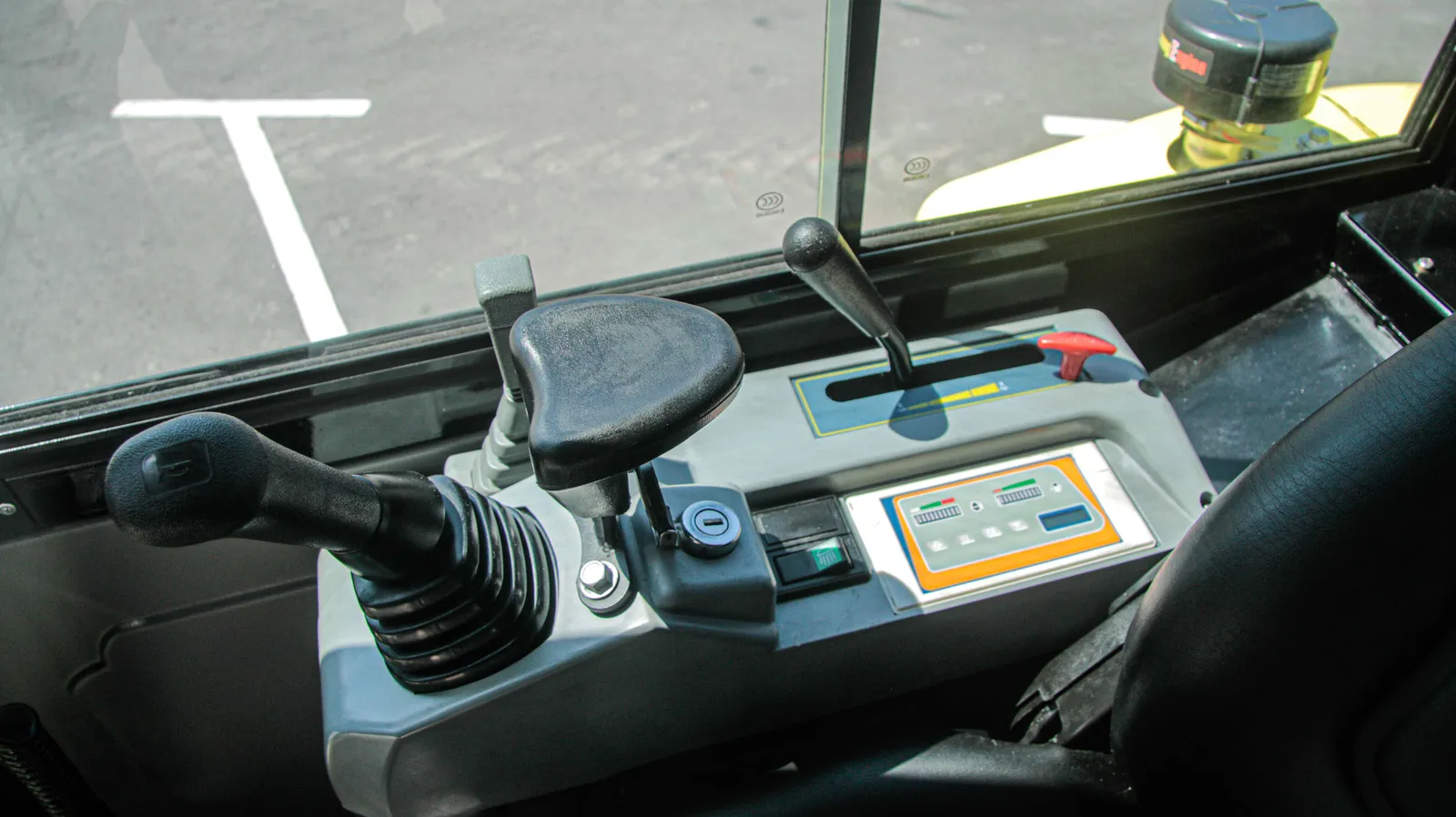

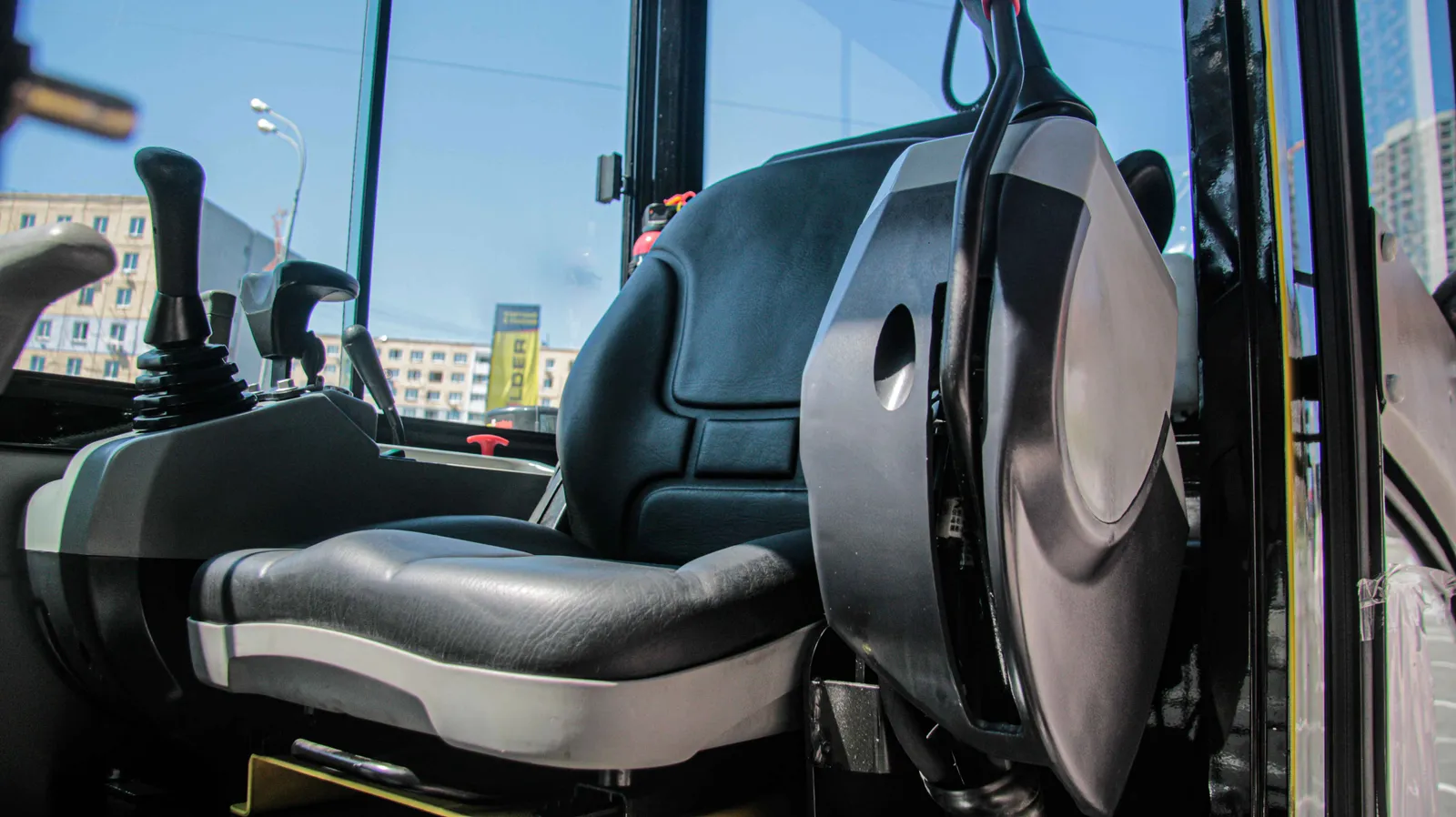

Лобовое стекло фиксируется в двух положениях, на правом стекле есть сдвижная форточка. В кабине установлен вентилятор с двумя режимами, а исходная комплектация указывает систему кондиционирования с обогревом. На правом блоке находятся кнопки света и ускоренного хода.

Комфортные опции важны не как украшение. Запотевшее стекло и неудобное положение оператора снижают обзор, а значит, увеличивают риск ошибки у траншеи или стены. Перед приёмкой проверьте работу стекла, вентилятора, отопления и кондиционирования, всех педалей, джойстиков и световых приборов. Наличие каждого элемента фиксируйте в акте.

Ускоренный ход предназначен для переезда по подходящему покрытию. Он не даёт права двигаться быстро у края котлована, на уклоне или с поднятым оборудованием. Перед переездом ковш держат низко, стрелу располагают по инструкции, а маршрут освобождают от людей и препятствий.

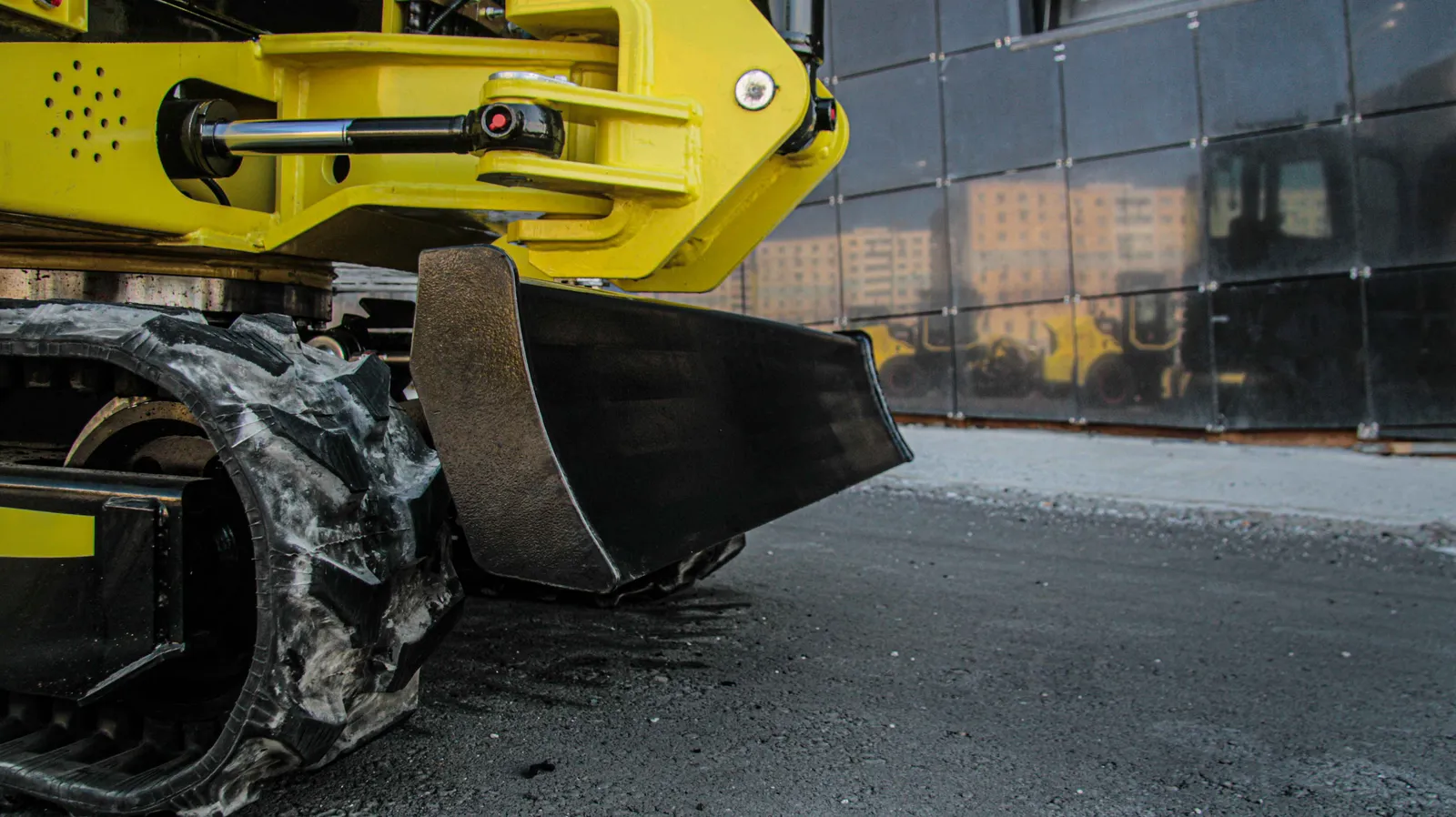

В статье Boulder указан усиленный отвал толщиной 1 см с фиксаторами. Отвал нужен для планировки и стабилизации, поэтому перед работой смотрят на его кромку, сварные швы, крепления и реакцию гидроцилиндра. Изогнутый отвал или люфт в креплении ухудшают точность и могут скрывать последствия удара.

Топливный бак оснащён горловиной с фильтр-сеткой, смотровым окном и электронным датчиком уровня. При низком уровне предусмотрено звуковое предупреждение. Сетка задерживает крупный мусор, но не спасает от воды и грязи в канистре. Заправляйте технику чистым топливом, следите за крышкой горловины и не игнорируйте сигнал низкого уровня.

Сверьте с договором двигатель, гусеницы, каплер, климатическое оборудование и выбранные насадки. На ровной площадке проверьте расширение траков, ход, отвал, поворот стрелы, работу педалей и джойстиков. Осмотрите гидробак, смотровое окно, фильтр, радиаторы, воздушный фильтр и все видимые соединения.

Затем выполните несколько рабочих движений под безопасной нагрузкой: копание, подъём, поворот, выгрузку и смену положения ковша. Неясный звук, течь или задержка управления должны стать пунктом акта, а не обещанием «посмотреть на следующем ТО».

Попросите спецификацию конкретной машины, а не общий список опций. В ней должны быть двигатель, состав климатического оборудования, тип каплера, ковш, гидравлические линии и комплект поставки. Если предложены другие двигатель или насадка, их оформляют отдельной строкой. Так легче сопоставить предложение с тем, что приедет на объект.

Опишите продавцу самые частые операции и ограничения участка: ширину прохода, тип грунта, работу вдоль стены, необходимость гидромолота, допустимое покрытие для переезда. Эти вводные важнее формулировки «универсальный мини-экскаватор». Они позволяют проверить, нужна ли раздвижная ходовая часть в каждом цикле и какая навеска действительно потребуется.

После поставки не стоит сразу давать машину на производительную смену. Сначала оператор знакомится с педалями, джойстиками, поворотом стрелы и ускоренным ходом на свободной площадке. Затем выполняет несколько медленных циклов с ковшом. Такой запуск занимает меньше времени, чем разбор последствий ошибки у фундамента или коммуникации.

До запуска обойдите экскаватор по кругу: посмотрите гусеницы, отвал, ковш, пальцы, цилиндры и землю под машиной. Откройте точки контроля по инструкции, убедитесь в уровне жидкостей и чистоте радиаторов. После запуска проверьте сигналы панели, свет и работу органов управления.

В конце смены удалите грязь из ходовой части и запишите всё необычное: задержку движения, ошибку, изменение звука насоса, следы утечки. Не ждите планового ТО, если дефект влияет на безопасность или управление. Такой порядок не заменяет сервисный регламент, но позволяет поймать проблему на ранней стадии.
